PhoxX+® Diodenlaser Serie

PhoxX+ Diodenlaser
PhoxX+® Diodenlaser Serie für CW- oder Modulationsbetrieb

Produktmerkmale:

• Kompaktes Design
• Erhältlich in 36 verschiedenen Wellenlängen zwischen 375nm und 1550nm
• Single-Mode Ausgangsleistungen bis zu 300mW
• Hochstabiler CW Betrieb
• Sehr schnelle, digitale voll AN/AUS und/oder analoge Modulation
• Elektronische Shutter Funktion (Laser Inhibit) mit >300kHz
(vollständig AN / AUS)
• Automatic Aging Compensation (AAC) Funktion
• Option für 0.7mm Strahldurchmesser
• Flexible, durch den Benutzer konfigurierbare Signaleingänge
• Abmessungen und Befestigungspositionen nach Industriestandard
• Software Treiber für Metamorph, LabVIEW und Micromanager verfügbar

Spezifikationen PhoxX Diodenlaser



PhoxX+® Serie



Wellenlängen & Leistungen
(andere Wellenlängen und
Leistungen auf Anfrage)

PhoxX+® 375-20 375nm / 20mW
PhoxX+® 375-70 375nm / 70mW
PhoxX+® 395 395nm / 120mW
PhoxX+® 405-20 405nm / 20mW
PhoxX+® 405-60 405nm / 60mW
PhoxX+® 405-120 405nm / 120mW
PhoxX+® 405-300  405nm / 300mW
PhoxX+® 415 415nm / 120mW
PhoxX+® 425 425nm / 120mW
PhoxX+® 445-50 445nm / 50mW
PhoxX+® 445-100  445nm / 100mW
PhoxX+® 457  457nm / 100mW
PhoxX+® 460  460nm / 100mW
PhoxX+® 473-20 473nm / 20mW
PhoxX+® 473-80 473nm / 80mW
PhoxX+® 473-100 473nm / 100mW
PhoxX+® 488-25 488nm / 25mW
PhoxX+® 488-60 488nm / 60mW
PhoxX+® 488-80 488nm / 80mW
PhoxX+® 488-100  488nm / 100mW
PhoxX+® 488-150  488nm / 150mW
PhoxX+® 488-200 488nm / 200mW
PhoxX+® 505-80 505nm / 80mW
PhoxX+® 515-25 515nm / 25mW
PhoxX+® 515-50 515nm / 50mW
PhoxX+® 515-80 515nm / 80mW
PhoxX+® 633-100 633nm / 100mW
PhoxX+® 638-40 638nm / 40mW
PhoxX+® 638-100 638nm / 100mW
PhoxX+® 638-150 638nm / 150mW
PhoxX+® 638-200 638nm / 200mW
PhoxX+® 642 642nm / 140mW
PhoxX+® 647 647nm / 140mW
PhoxX+® 660 660nm / 130mW
PhoxX+® 685 685nm / 50mW
PhoxX+® 705 705nm / 40mW
PhoxX+® 730 730nm / 40mW
PhoxX+® 785-120 785nm / 120mW
PhoxX+® 785-200 785nm / 200mW
PhoxX+® 808 808nm / 140mW
PhoxX+® 830 830nm / 140mW
PhoxX+® 850 850nm / 100mW
PhoxX+® 870 870nm / 100mW
PhoxX+® 905 905nm / 150mW
PhoxX+® 945 945nm / 200mW
PhoxX+® 980 980nm / 200mW
PhoxX+® 1030 1030nm / 100mW
PhoxX+® 1060 1060nm / 150mW
PhoxX+® 1080 1080nm / 80mW
PhoxX+® 1120 1120nm / 50mW
PhoxX+® 1310 1310nm / 50mW
PhoxX+® 1550 1550nm / 100mW

Strahldurchmesser
(weitere auf Anfrage)

1.0 ... 1.5mm (1/e²) (abhängig von der Wellenlänge)

0.7mm (1/e²) +/- 0.1mm mit XX.DSO Option

Strahlqualität M²

<1.15    (1.05 typisch)

Astigmatismus (korrigiert)

<0.2*ZR

Strahlelliptizität

<1.15:1

Polarisation

>100:1 vertikal

Leistungsstabilität

<0.5% / 8h (im CW-Betrieb)
<2% / 8h (im Modulationsbetrieb)

 RMS Rauschen  20Hz...10MHz
                               10MHz...500MHz

<0.2% (CW)
<0.2% (CW)

Betriebsarten
    Mode 1
    Mode 2
    Mode 3
    Mode 4


CW Betrieb (Dauerstrich)
Analog moduliert
Digital moduliert
Analog & digital moduliert

Digitale Modulationsbandbreite
    Eingangssignalart

>180MHz
TTL (200 Ohm)  /  0...1V (50Ohm)  /  LV-PECL  /  PECL  /  LVDS
(konfigurierbar durch Benutzer)

Analoge Modulationsbandbreite
    Eingangssignalart

>25MHz
0...1V (50Ohm)  /  0...5V (1,2 kOhm)
(konfigurierbar durch Benutzer)

Laser Enable (elektronischer Shutter)
    Eingangssignalart

>300kHz (komplett AN / AUS)
TTL (2 kOhm)

Anstiegs- / Abfallzeit

Digital:              < 1.5ns
Analog:             < 25ns
Laser Enable: < 200ns

Modulationstiefe (extinction ratio)

Digital:             unendlich (komplett AN/AUS)
Analog:            >1000 : 1
Laser Enable: unendlich (komplett AN/AUS)

Versorgungsspannung

5.00 VDC   +/- 0.50 VDC

Computer Interface

RS-232 and USB 2.0

Abmessungen Laserkopf

100 x 40 x 40mm  (L x B x H)

Abmessungen Lasercontroller

120 x 62 x 40mm  (L x B x H)



Optionen & Zubehör

XX.PSU Netzteil für Laser der PhoxX / LuxX Serie 85-245VAC, 50/60Hz --> 5VDC / 6 Amp.
XX.DSO Strahlkompressor Objektiv für 0.7mm (1/e²) Strahldurchmesser
XX.CDRH Remote Control Box mit Schlüsselschalter und Emission LED für CDRH-konformen Betrieb
PHOXX.HEATSINK Kühlkörper für Laserköpfe der PhoxX Serie
XX.FASYADAP Faserkopplungsadapter-Platte zur Aufnahme einer Omicron LDM Faserkopplung oder einer Faserkopllung anderer Hersteller mit 1 Zoll Befestigungsraster
PhoxX+ Serie Diodenlaser

Die PhoxX+® bieten ultra-schnelle digitale Modulation mit >180MHz und unendlicher Modulationstiefe (Deepstar® Funktionalität). Zusätzlich kann die Laserintensität mit bis zu 25MHz Analog moduliert werden. Eine große Auswahl an Wellenlängen und Single-Mode Ausgangsleistungen von bis zu 300mW decken eine breite Auswahl von Anwendungen im OEM Bereich ab. Einfachste Integration in existierende und zukünftige Applikationen ist durch die Abmessungen nach Industriestandard und die flexiblen Signaleingänge garantiert. Die USB2.0 und die RS-232 Schnittstelle erlauben eine hohe Integrationstiefe der Laser im gesamten Applikationsprozess.

Anwendungen:

- Frequency Domain FLIM
- Konfokale Mikroskopie
- Test and Measurement

PhoxX laser head front

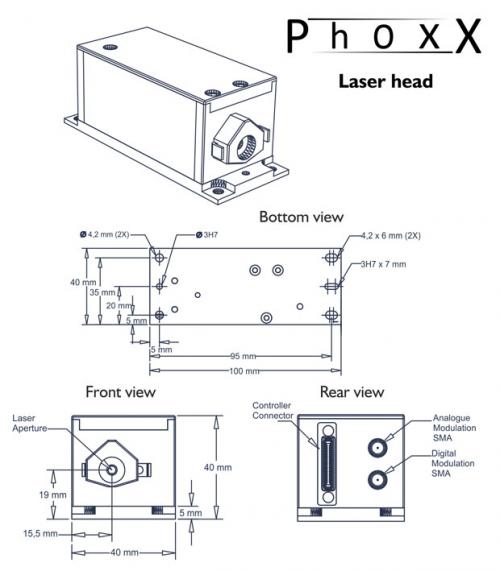

Abmessungen der PhoxX Laserköpfe

Abmessungen:

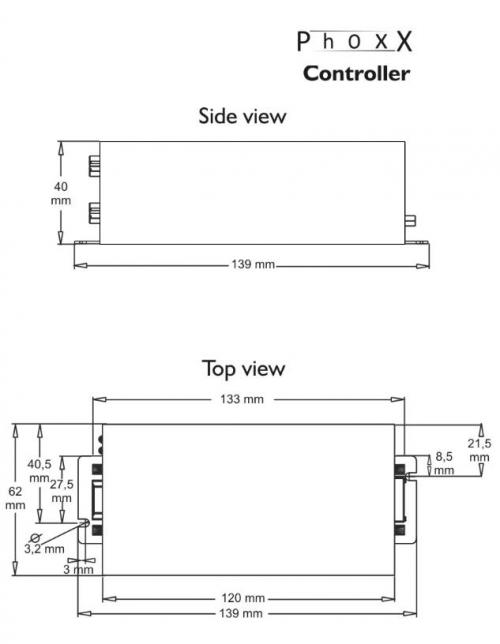

Abmessungen der PhoxX Lasercontroller
